变电所无人值守系统

全时段24小时实时监控,在线巡检,异常预警,提前发现问题,解决问题

平台介绍

随着国家电网改革政策的逐步推进和落实,普通线下运维模式已无法满足市场需求,迫切需要配套智能化线上运维管理和服务平台,天云聚合变电所运维云平台根据市场需求反馈,运用互联网和大数据技术,为电力运维公司提供配套线上运维服务。该平台作为连接运维单位和用电企业的纽带,全方位监视变配电系统的运行状态和电量数据,为客户提供更好的运维服务,平台提供运行环境法监测、电力数据监测、电能质量分析、消防安保监测、异常预警、事故报警和事件记录、运维巡检派单等功能,并支持多平台、多终端数据访问。

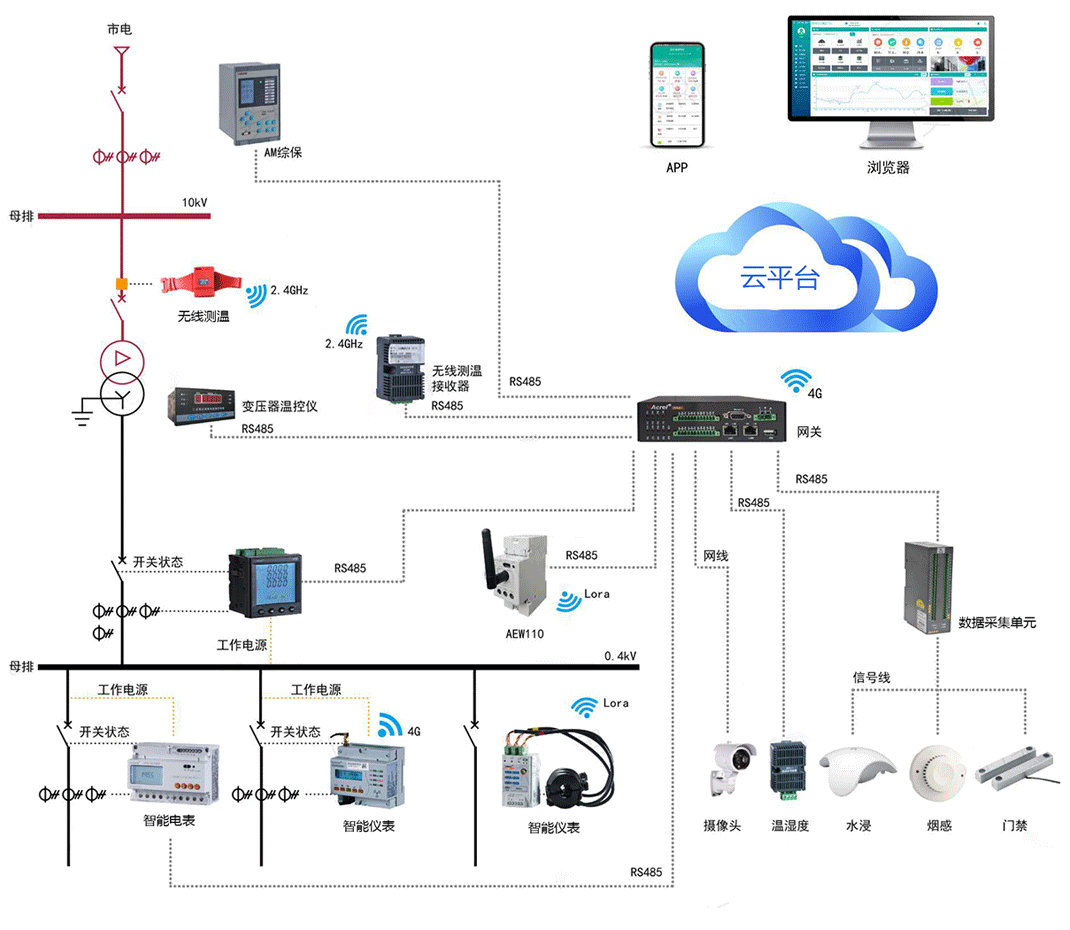

系统介绍

动力监控部分

市电输入监测:监测市电的实时供电参数,如三相电压、电流等。
UPS监测:监测UPS的工作状态和运行参数;每节电池的电压、电流、温度、内阻等参数。
ATS柜监测: 全面诊断ATS柜运行状况,实时监控ATS柜的各种参数。
高压开关柜监测:实时监测高压开关柜的断路器、隔离开关、负荷开关、电流值等参数,对于重要的参数。
低压开关柜监测:实时监测的三相电压,三相电流,三相频率,三相有功,三相无功,三相视在,三相功率因数,电能等参数。
变压器控温器监测:实时监测变压器控温器的温度。

平台告警方式

实现短信报警、电话报警、语音报警、声光报警、邮件报警、APP报警等报警方式。

环境监控部分

精密空调监测:监测精密空调的运行参数及状态,并可实现远程开关机启停控制和参数设置。
温湿度监测:监测变电所内重要区域的温度、湿度数值及变化情况。
漏水监测:监测变电所内有无漏水发生情况。
烟感监测:监测变电所内有烟无烟状态。

安保监控部分

门禁监测及管理:采用进门刷卡+出门按钮的验证方式,实现对人员出入情况的管理。
视频图像监测:监视变电所区域的实时图像,并进行视频录像。
消防监测:监测消防控制箱提供的干接点火警信号或单独安装烟雾探测器对机房火警进行监测。
防雷监测:变电所内防雷器的工作状态。

应用领域
  • 仓储物流

  • 政府机关

  • 医院烟草

  • 教育科研

  • 工厂企业

  • 电脑机房

  • 银行保险

  • 数据中心

系统功能
  • 系统图监控

    变电所实时监控系统图为主监控画面,主要实时监测变电所所有回路的运行状态。在系统图中可以直观每路的进线和出线的运行参数和状态,可以看到变压器出线侧的所有常规电力参数。如左图所示:

  • 统计分析

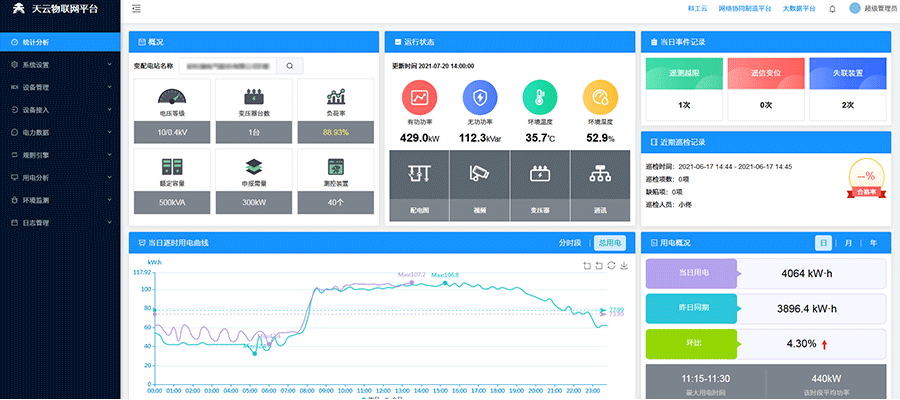

    统计分析页面主要针对变电站设备的运行状态、用电情况、环境参数以及报警情况进行实时展示和。如左图所示:

  • 电力数据

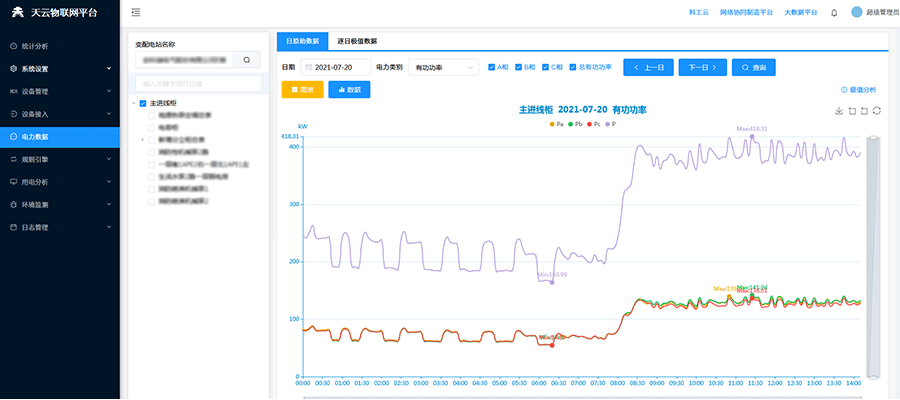

    在配电一次图中,可直接查看该回路详细电参量,包括三相电流、三相电压、三相总有功功率、总无功功率、总功率因数、正向有功电能,并可以查看24小时相电流趋势曲线

  • 用电分析

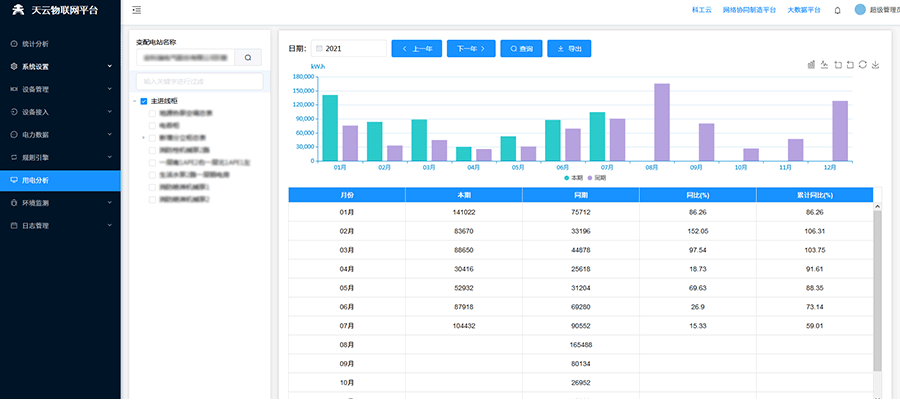

    对被监控设备的用电情况进行统计分析,并可按不同的时间段进行同比和环比数据分析

  • 环境监测

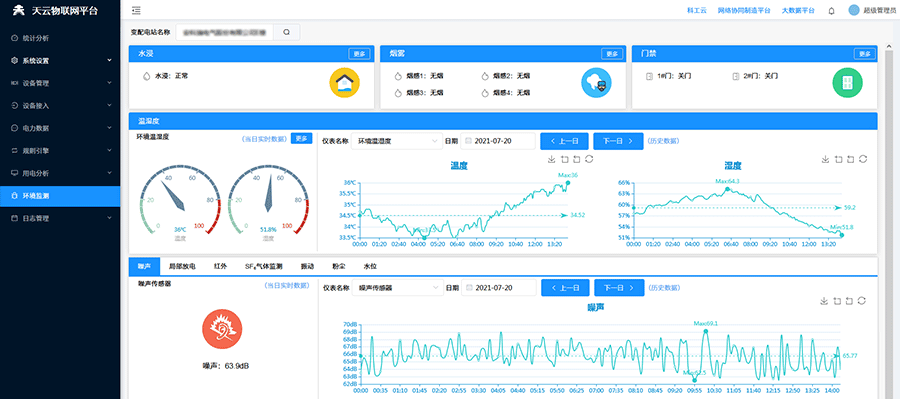

    实时展示变电所多项环境参数,比如:水浸情况,烟雾状态、门禁状态以及温湿度等基本参数,另外还可针具客户的需求增加噪声、局部放电、红外、SF6气体监测、粉尘等监测。当监测数据超限立即启动报警系统,防止异常情况发生。
